Projekte und ReferenzenBrückenplanung

B15 Mannersdorfer Straße, Umfahrung Himberg

Projekt:
B15 Mannersdorfer Straße - Umfahrung Himberg
Örtliche Bauaufsicht - Brückenobjekte

Auftraggeber:
Amt der NÖ Landesregierung
Gruppe Straße, Abteilung Brückenbau, ST5

Technische Daten:
Objekt BN15.05
Neubau der Brücke über die ÖBB
Neubach und Kalter Gang
9-feldrige Stahlbetondurchlaufplatte mit Pfahlfundierung
Stützweiten: 8 x rd. 18,50m
Bauwerkslänge: rd. 146,50m

Objekt BN15a.01
Neubau der Brücke über die ÖBB – S60
3-feldrige Stahlbetonplatte mit Pfahlfundierung
Stützweiten: 2 x rd. 12,50m und 18,80m
Bauwerkslänge: rd. 44,00m

Objekt BN15.Ü01
Neubau einer Wirtschaftswegbrücke
jeweils 1-feldrige Stahlbetonrahmen mit Pfahlfundierung
Stützweite: 28,60m

Objekt BN15.Ü02
Neubau einer Wirtschaftswegbrücke
jeweils 1-feldrige Stahlbetonrahmen mit Pfahlfundierung
Stützweite: 33,90m

Objekt BN15.Ü03
Neubau einer Wirtschaftswegbrücke
jeweils 1-feldrige Stahlbetonrahmen mit Pfahlfundierung
Stützweite: 33,90m

Arbeitsumfang:
technische und kaufmännische Bauaufsicht

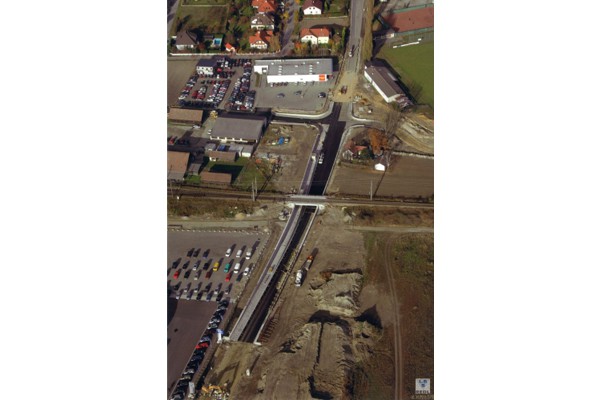

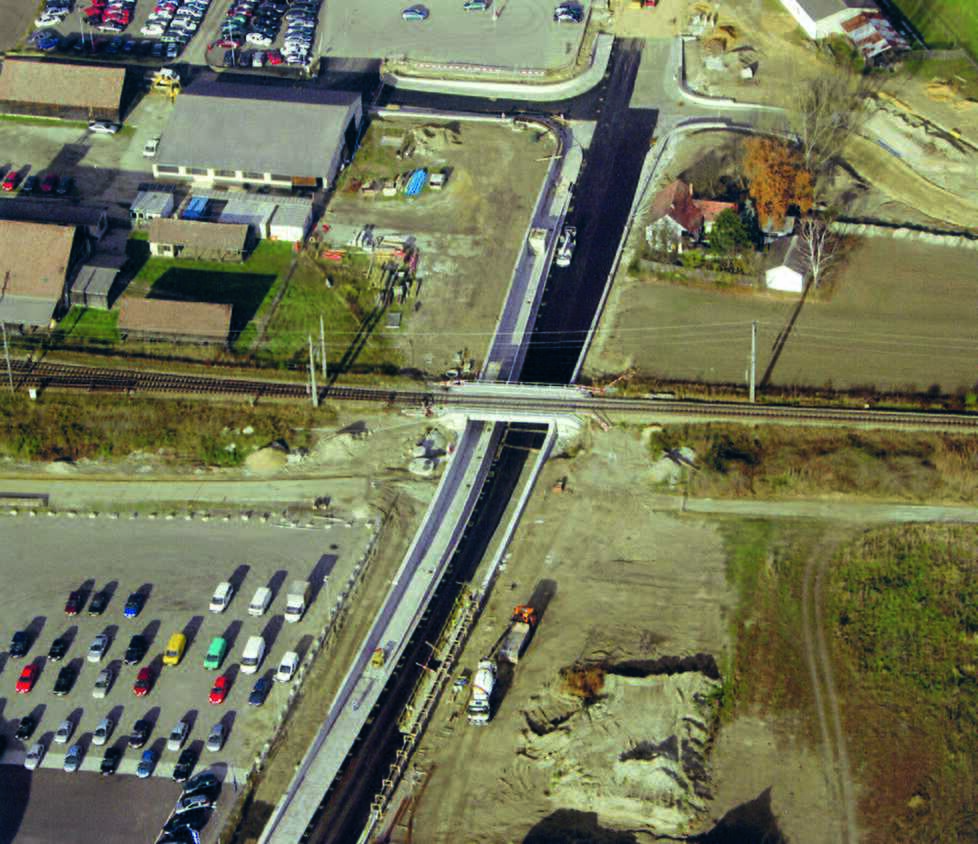

Niveaufreimachung der Bahnkreuzung ÖBB-Strecke Absdorf-Krems

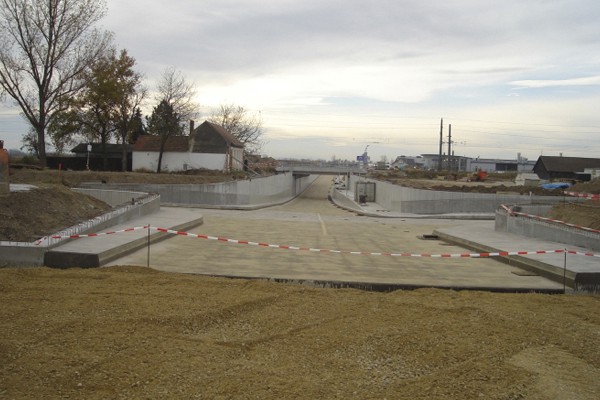

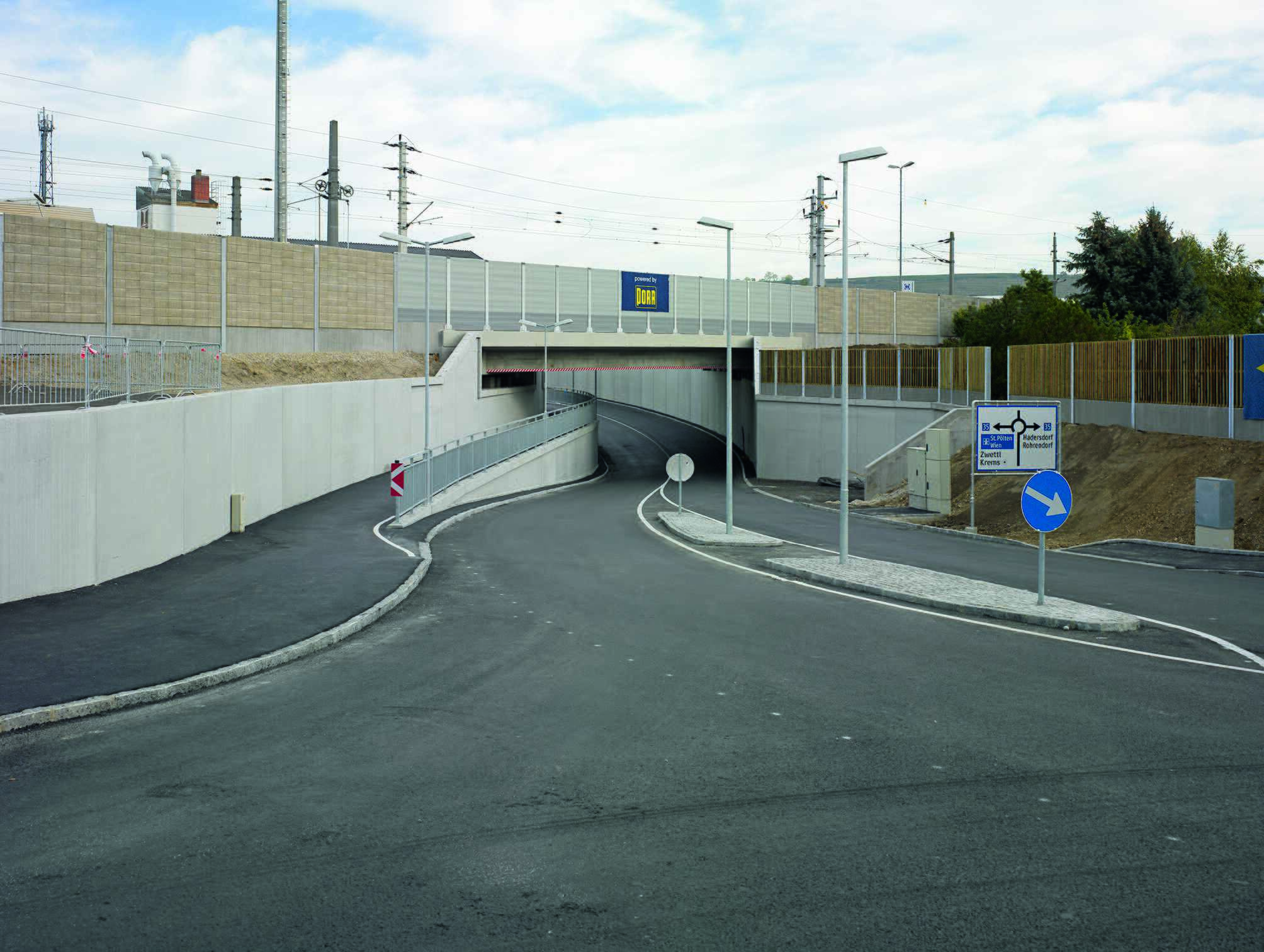

Projekt:
Niveaufreimachung der Bahnkreuzung ÖBB-Strecke Absdorf-Krems
Einreich- und Detailprojekt 2003

Auftraggeber:
Österreichische Bundesbahnen - ÖBB
Abteilung Fahrweg - Ingenieurwesen - Dienstleistungen

Technische Daten:
Weiße Wanne mit erhöhtem Geh- und Radweg
und einer Eisenbahnbrücke
Brückentragwerk: Stützweite 13,70m
Brückenklasse +2/SW
Weiße Wanne: Länge 214m und Einbindung eines
Kreuzungsbereichs (Landesstraße L46 mit L2176)

Arbeitsumfang:
Einreich- und Detailprojekt
Eisenbahnrechtliche Einreichung
Verkehrsführung
Massenermittlung

S33 Kremser Schnellstraße, Knoten Hollenburg, Brückenobjekt S33.Ü01

Projekt:
S 33 Kremser Schnellstraße
Überführung der Rampe 5 Richtung Traismauer bei Hollenburg
Brückenobjekt S33.Ü01

Auftraggeber:
ARGE Donaubrücke Süd
PORR-STRABAG

Technische Daten:
vierfeldriges Stahlbetonrahmentragwerk mit Tieffundierung (Rüttelstopfsäulen)
Bauwerkslänge = 68m
Brückenklasse I lt. ÖNORM B4002 + 300SFZ

Arbeitsumfang:
Detailentwurf 2008
Massenermittlung

S33 Kremser Schnellstraße, Knoten Hollenburg, Brückenobjekt S33.Ü13

Projekt:
Überführung der Rampe 4 über die
S33 Kremser Schnellstraße
Brückenobjekt S33.Ü13

Auftraggeber:
Amt der Niederösterreichischen Landesregierung
Abt. Brückenbau ST5

Technische Daten:
zweifeldriges Stahlbetonrahmentragwerk mit Tieffundierung
Bauwerkslänge = 80,80m
Brückenklasse I lt. ÖNORM B4002 + 200SFZ

Arbeitsumfang:
Vorentwurf 2004
Genereller Entwurf 2005
Massenermittlung

S33 Kremser Schnellstraße, Knoten Hollenburg, Brückenobjekt S33.Ü14

Projekt:
Überführung der B 37 Kremser Straße über die
S33 Kremser Schnellstraße
Brückenobjekt S33.Ü14

Auftraggeber:
ARGE Donaubrücke Süd
PORR-STRABAG

Technische Daten:
vierfeldriges Stahlbetonrahmentragwerk mit Tieffundierung
Bauwerkslänge = 110m
Brückenklasse I lt. ÖNORM B4002 + 300SFZ

Arbeitsumfang:
Detailentwurf 2008
Massenermittlung

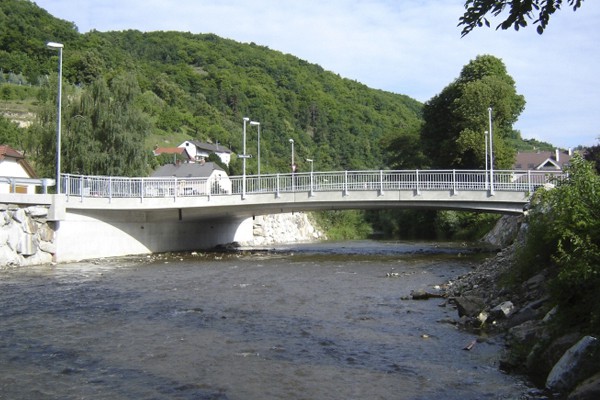

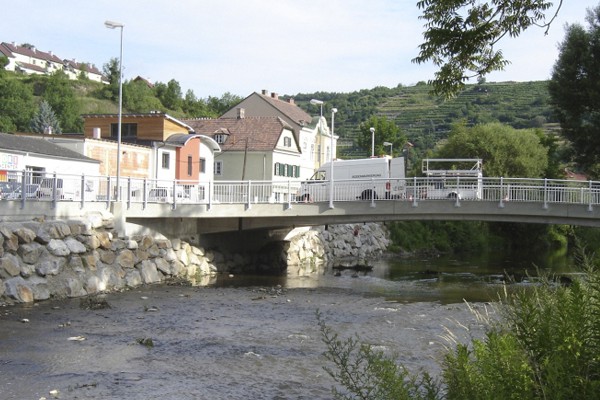

Neuerrichtung Mehrlbrücke und Mühlhofbrücke

Projekt:
Neuerrichtung Mehrlbrücke und Mühlhofbrücke
im Zuge des Hochwasserschutzes Kremsfluss
Detailprojekt 2006

Auftraggeber:
Magistrat der Stadt Krems
Magistratsabteilung IV - Straßen- und Wasserbau

Technische Daten:
einfeldriger Stahlbetonrahmen mit Tieffundierung
Lichte Weiten 24,30m und 22,20m
Brückenklasse I

Arbeitsumfang:
Detailprojekt
Ausschreibung
Örtliche Bauaufsicht
Planung der Straßenanbindungen
Wasserrechtliches Einreichprojekt

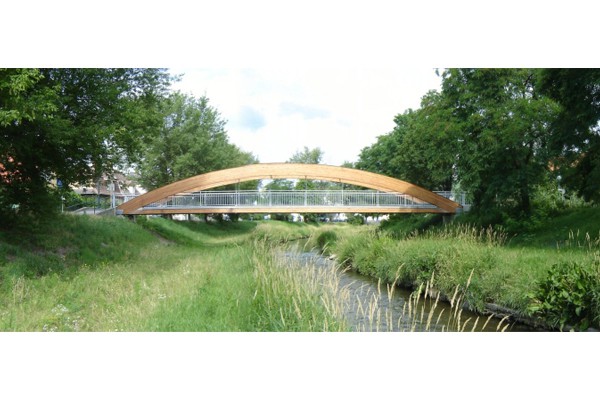

Neuerrichtung Klomsersteg und Florianisteg

Projekt:
Neuerrichtung Klomsersteg und Florianisteg
im Zuge des Hochwasserschutz Kremsfluss
Detailprojekt 2006

Auftraggeber:
Magistrat der Stadt Krems
Magistratsabteilung IV - Straßen- und Wasserbau

Technische Daten:
Fuß- und Radwegbrücke mit Holzbogentragwerken
Werksmäßig vorgefertigt und auf neue Widerlager versetzt
Lichte Weite 26,00m
Fußgängerbrückenklasse I

Arbeitsumfang:
Detailprojekt
Ausschreibung
Örtliche Bauaufsicht
Wasserrechtliches Einreichprojekt

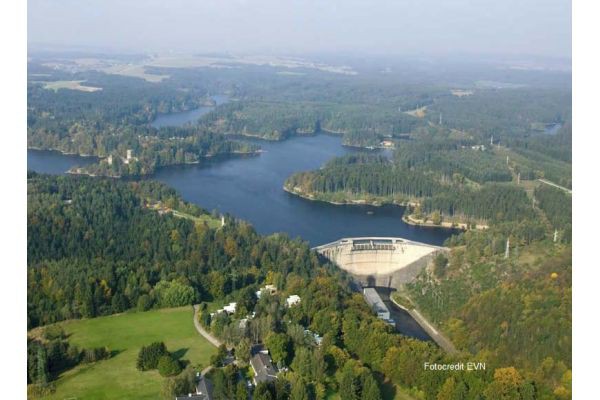

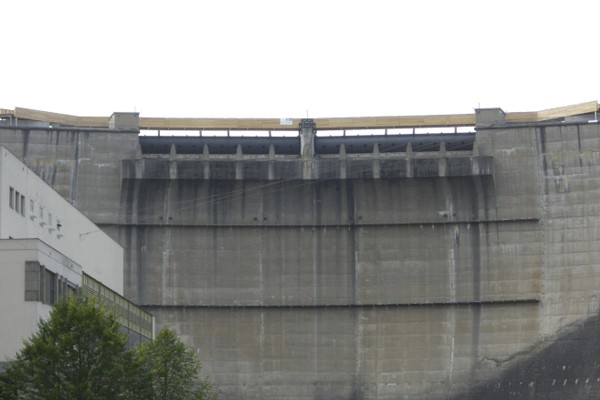

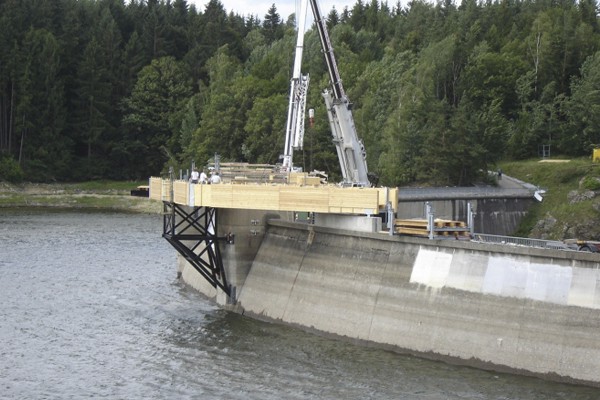

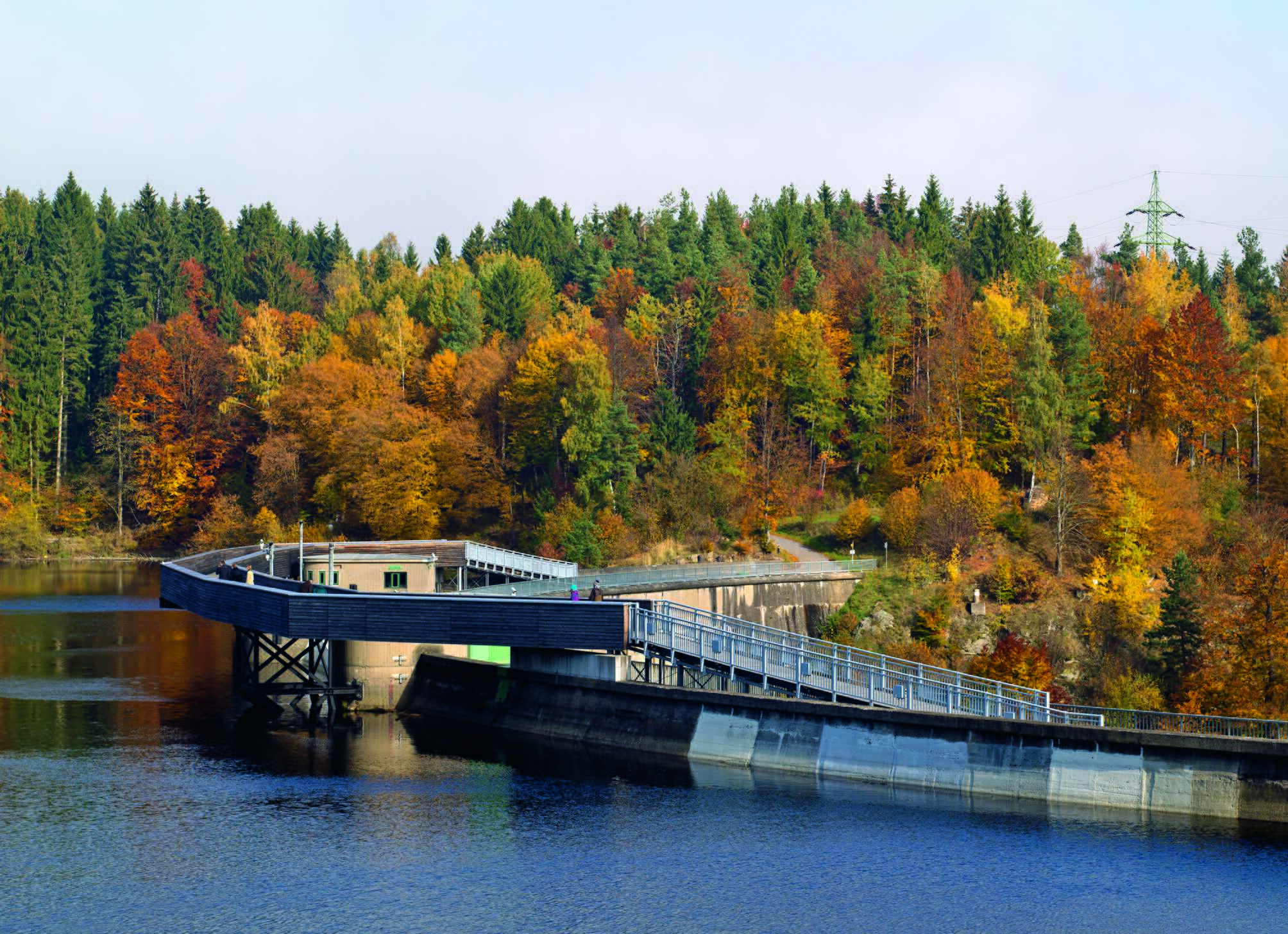

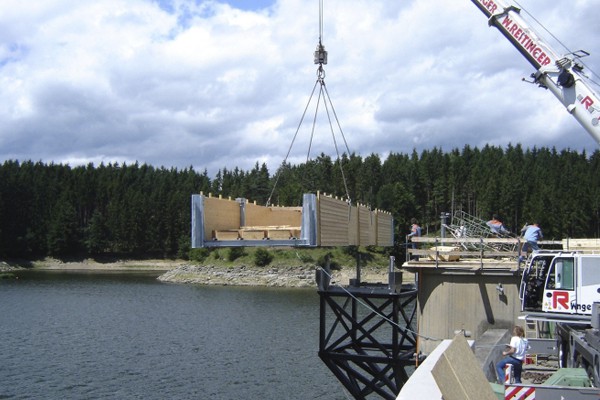

Fuß- und Radwegbrücke über die Staumauer Ottenstein

Projekt:
Fuß- und Radwegbrücke über die Staumauer
des EVN-Speicherkraftwerks Ottenstein
Ausführungsprojekt 2006

Auftraggeber:
Marktgemeinde 3532 Rastenfeld

Technische Daten:
2,5 m breite Fuß- und Radwegbrücke
4-feldriges Holzbrückentragwerk
Auflagerung auf Stahlrahmenkonstruktionen,
welche oberwasserseitig an den bestehenden
Windwerkshäusern bzw. dem Mittelpfeiler
der Wehranlage verankert werden
Stützweiten: 21,5 m - 31,5 m - 31,5 m - 21,5 m

Arbeitsumfang:
Variantenuntersuchung
Detailprojekt 2002
Kostenschätzung
Ausschreibung
Örtliche Bauaufsicht

Brückenprüfungen Krems an der Donau

Projekt:
Brückenprüfungen 2018

Auftraggeber:
Magistrat der Stadt Krems - Stadtbetriebe Infrastruktur - SWB

Technische Daten:
Es wurden insgesamt 19 Brückenobjekte mit einer Länge von 2,5 bis 27,0 m gem. RVS 15.03.11 geprüft.

Arbeitsumfang:
Brückenprüfung gem. RVS 15.03.11

Brückeninstandsetzung S5 Stockerauer Schnellstraße

Projekt:
S5 Stockerauer Schnellstraße
Abschnitt Kn. Jettsdorf - Hafen Krems
Instandsetzungsplanung 2019

Auftraggeber:
ASFiNAG Bau Management GmbH

Technische Daten:
Objekt S5.15
7-feldirges Spannbetontragwerk,
Gesamtlänge 135,9 m
Generalinstandsetzung

Objekt S5.16
1-feldirges Spannbetontragwerk, Gesamtlänge 8,6 m
Generalinstandsetzung und Teilintegralisierung

Objekt S5.17
1-feldirges Spannbetontragwerk, Gesamtlänge 7,6 m
Generalinstandsetzung und Teilintegralisierung

Objekt S5.18
3-feldirges Spannbetontragwerk, Gesamtlänge 45,8 m
Generalinstandsetzung und Teilintegralisierung

Objekt S5.19
5-feldirges Spannbetontragwerk, Gesamtlänge 104,,0 m
Generalinstandsetzung und FÜK Tausch

Arbeitsumfang:
Ausschreibungsplanung
Massenermittlung
Ausführungsplanung

Brückeninstandsetzung A21 Wiener Außenring Autobahn

 Projekt:
A21 Wiener Außenring Autobahn
Abschnitt Alland - Mayerling
Instandsetzungsplanung 2021

Auftraggeber:
ASFiNAG Bau Management GmbH

Technische Daten:
Objekt A21.22
6-feldirges Spannbetontragwerk,
6x29,5m = 177,0 m
Generalinstandsetzung

Objekt A21.25
3-feldirges Spannbetontragwerk,
6,4+10,25+6,4 = 23,05 m
Generalinstandsetzung

Arbeitsumfang:
Ausschreibungsplanung
Massenermittlung
Ausführungsplanung

Neubau Brücke über B36 bei Wolfstein

 Projekt:
L65.06A Brücke über B36 bei Wolfstein
Neubau 2022

Auftraggeber:
Leyrer + Graf Baugesellschaft m.b.H.

Technische Daten:
1-feldirges Spannbetontragwerk,
Stützweite 29,5 m

Arbeitsumfang:
Detailentwurf
